De automatische Grote Machine van de Zak Wegende Verpakking, 25 Kg-Zak het Vullen Verpakkingsmachine

1. Algemene inleiding

Deze eenheid is een specifiek materiaal hoofdzakelijk voor automatiseringsproductie om automatische verpakking (automatische zakbestelwagen, zakvoer dat, zaklevering, en zak die zak verzegelen vult opent) en output van afgewerkt product te realiseren. Dit materiaal keurt PLC totaal het schermcontrole goed van de mens-machine interfacevertoning, die beduidend verrichting vergemakkelijkt, zodat is het het vereiste materiaal voor geautomatiseerde ondernemingsproductie.

2. Kenmerken

2.1 van toepassing op de verpakkende zakken van dezelfde specificatie, als de verpakkende zak moet worden veranderd, te maken gelieve aanpassing vanaf de verrichtingsvereisten;

2.2 deze machine keurt rationeel ontwerp, zakzuiging, zak het openen goed, worden het vullen en het verzegelen automatisch voltooid;

2.3 deze machine keurt PLC + het schermcontrole van de mens-machine interfacevertoning met hoge prestaties, hoge snelheid en hoog rendement goed;

2.4 deze machine is structureel compact en heeft aardige verschijning;

1.2.5 dit systeem is geschikt voor diverse verpakkingsmaterialen zoals document zak, geweven zak (zonder met een laag bedekte film), plastic zak, enz., en in chemisch product, foerage en korrelsectoren, enz. wijd toegepast.

3. de dienstmilieu

Het zal worden vermeden om de machine in de werkomgeving te gebruiken waar er corrosief, brandbaar gas of zwaar poederachtig stof zijn, zal het zal worden vermeden om de machine in de plaats met temperatuur meer dan 40℃ te gebruiken, en worden vermeden om het in de plaats met te hoge relatieve omringende vochtigheid (>85%HR) te gebruiken.

4. Voorzorgsmaatregelen voor gebruik

Bericht: keurt het gebruik gespecificeerde leveringsvoltage, deze machine eenfasige draad 3 goed (AC380V, 50Hz), zal het worden vermeden om pers te rollen de machtslijn en de machtslijn zal met handen worden gerold wanneer het niet wordt gebruikt;

Bericht: houd gelieve de materiaal schone binnenkant en de buitenkant en vochtigheid te vermijden;

Bericht: gelieve te veranderen geen deel op de machine;

Bericht: vóór formeel opstarten, ben zeker om te bevestigen dat elke switchparameter normaal, anders, het materiaal kan worden beschadigd in werking stelt;

Bericht: vóór formeel opstarten, als de specificatie moet worden veranderd, te voeren gelieve handeling in strikte overeenstemming met de stappen van de specificatieverandering uit, anders, het materiaal kan worden beschadigd;

Bericht: gelieve te plaatsen geen vochtige en vuile artikelen op het materiaaldek.

5. Beschrijving van functionele modules

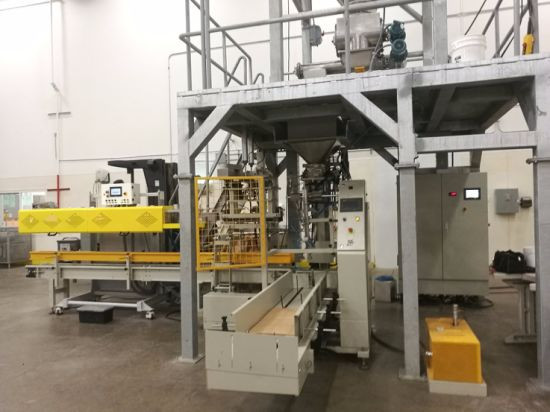

De functionele modules omvatten (Fig. 1):

1. opslagsilo: gebruikt voor de opslag van korte duur van materiaal te verzekeren onderbrak levering van materiaal aan de verpakkende machine.

2. 25kg dubbel-leiden wegende machine: het kwantitatieve meten en levering.

3. Werkend platform: gebruikt voor materiaalinspectie en onderhoud.

4. Kaart die machine opnemen: kaartvoer.

5. De snelle automatische verpakkende machine van het zakvoer: voltooit automatisch verpakkingsprocédé, die omvatten: automatisch zakvoer, zak klem en het openen, het vullen, het meten, zakmond het decoderen, zakholding en het vervoeren;

6. naad verzegelende machine: het stikkende, rubber behandelen en adhesie van de verpakking van zakmond.

7. Afgewerkt producttransportband: automatisch output reeds verpakte gebeëindigde zakken.

6. Technische Parameters:
